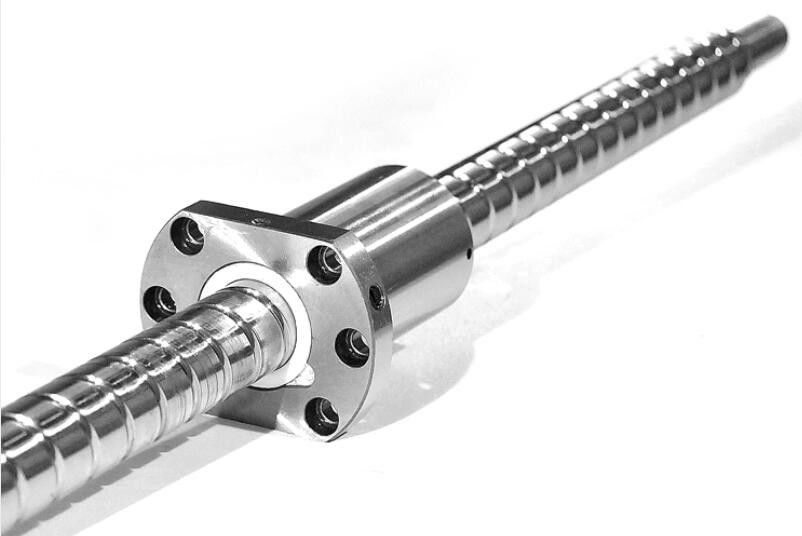

Descrizione del prodotto:
Per migliorare la precisione di lavoro del sistema di alimentazione, il meccanismo della vite a ricircolo di sfere deve avere un'elevata rigidità di trasmissione.Oltre ad aumentare la rigidità della vite a ricircolo di sfere stessa, il meccanismo della vite a ricircolo di sfere deve essere progettato con una struttura di supporto sufficientemente rigida e deve essere installato correttamente.I fattori che influenzano la rigidità della struttura di supporto comprendono la rigidità della sede del cuscinetto, l'area di contatto tra la sede del cuscinetto e la struttura della macchina e la rigidità del cuscinetto.
La vite a ricircolo di sfere è solitamente dotata di uno speciale cuscinetto di supporto della vite, con angolo di contatto di 60°.Questo cuscinetto ha una grande capacità portante, bassa velocità e alta precisione.Generalmente, i cuscinetti devono essere accoppiati durante l'installazione.Il metodo di accoppiamento specifico deve essere determinato in base all'uso della macchina utensile e le due estremità della vite a ricircolo di sfere sono collegate tramite cuscinetti e sedi dei cuscinetti, quindi collegate tramite sedi e attrezzature dei cuscinetti.La chiocciola è collegata alla sede della chiocciola tramite flange, chiavette o filettature.Dopo aver installato i cuscinetti su entrambe le estremità dell'asta della vite, fissare i cuscinetti con anelli di sicurezza o dadi di bloccaggio.Quando la vite a ricircolo di sfere è in funzione, produce forza assiale e richiede cuscinetti in grado di resistere alla spinta assiale.
È sufficiente una vite a ricircolo di sfere universale, utilizzando cuscinetti a sfere a contatto obliquo.Installare i cuscinetti "faccia a faccia" sulle due estremità dell'albero di supporto della vite a ricircolo di sfere.Se si tratta di un'asta a vite specializzata per attrezzature speciali e se il manuale di installazione dell'attrezzatura richiede l'uso di cuscinetti speciali, assemblarla secondo le relative istruzioni.
Caratteristiche:
Una vite a ricircolo di sfere è caratterizzata da elevata efficienza, basso aumento di temperatura, alta precisione, alta velocità, elevata rigidità, elevata reversibilità, bassa manutenzione e lunga durata.
L'efficienza del prodotto è superiore al 90%, mentre la qualità superficiale superiore e le dimensioni rigorose della sfera riducono l'attrito tra la sfera e la pista.La coppia di azionamenti a vite raggiunge inoltre un'elevata precisione di posizionamento grazie al lieve aumento della temperatura, al pre-serraggio e all'eliminazione del gioco.
L'eccellente progettazione e produzione consentono alla macchina di funzionare a velocità elevate di oltre 60 m/min pur avendo una forte rigidità, grazie al pre-serraggio e all'eliminazione del gioco.Ha basse esigenze di manutenzione, con uno speciale dispositivo antipolvere all'estremità del dado e una cura generale durante il funzionamento.
La lunga durata è dovuta alla lavorazione speciale dei materiali dell'asta della vite e del dado, nonché alla durezza superficiale di HRC62 della vite (acciaio ad alto tenore di carbonio) e del dado (acciaio legato).
Parametri tecnici:
| Parametri |
Dettagli |
| Metodo di lavoro |
Rotazione durante il movimento assiale |
| Capacità di carico statico |
595 tonnellate |
| Metodo di restituzione |
Tipo di blocco terminale e scanalatura in vita |
| Tipo di scanalatura in vita |
Metallo, adatto per carichi pesanti |
| Diametro del foro di installazione |
11-17,5 mm |
| Lunghezza |
Massimo 10 m |
| Diametro |
12-50 mm |
| Capacità di carico dinamico |
126 tonnellate |
| Fine del ritorno del blocco |
Plastica, adatta per l'alta velocità |
| Struttura |
Albero, dado e cuscinetto a sfere |
| Vite con cuscinetto a sfere |
SÌ |
| Albero a vite a ricircolo di sfere con chiocciola flangiata |
SÌ |
| Vite a movimento lineare |
SÌ |
Applicazioni:
Le viti a ricircolo di sfere sono ampiamente utilizzate in una varietà di macchinari industriali, elettronici e di trasmissione.I macchinari comunemente utilizzati includono:
- Macchinari industriali: centro di lavoro CNC, tornio CNC, bancale CNC, macchina da taglio a filo CIC, perforatrice CNC, fresatrice a portale, apparecchiature per la lavorazione laser, macchina per marcatura, macchina per incisione CNC, macchina da disegno Macchina confezionatrice IC, macchina per lavorazione a scarica CIC, rettifica CWC macchine, macchine per il vetro, macchine tessili, macchine per la lavorazione del legno, macchine per la stampa e l'imballaggio, macchine petrolifere, macchine metallurgiche, macchine per il tabacco.
- Macchinari elettronici: braccio robotico, macchinari di prova, apparecchiature di misurazione, piattaforma XY, apparecchiature mediche, apparecchiature per l'automazione di fabbrica.
- Macchinari di trasmissione: apparecchiature per il trattamento termico dei metalli, apparecchiature per la reazione nucleare, attuatori.
- Industria aerospaziale: attuatore per flap di aeromobili, attuatore per sedili, apparecchiature per installazione aeroportuale, attuatore per antenna radio, controllo di porte e finestre, controllo di letti medici, attrezzature per parcheggi, attuatore per macchine utensili.
Le viti a ricircolo di sfere sono un componente elettronico necessario in una varietà di macchinari grazie alla loro elevata precisione e al loro funzionamento efficiente.Sono diventati una parte indispensabile della produzione meccatronica.
Personalizzazione:
Guide lineari
- Strutture: albero, chiocciola e cuscinetto a sfere
- Struttura a sfera della vite: alta velocità e carico pesante
- Rigidità: 1314N/um - 4956N/um
- Ritorno del blocco terminale: plastica, adatto per l'alta velocità
- Capacità di carico statico: 595 tonnellate
- Parole chiave: albero con vite a ricircolo di sfere con dado flangiato, vite con cuscinetto a sfere, alta velocità e carico pesante, rigidità, ritorno del blocco terminale, capacità di carico statico
Imballaggio e spedizione:
Imballaggio e spedizione per guide lineari:
Le guide lineari devono essere imballate in modo sicuro per la spedizione.Tutti i componenti devono essere protetti e ben fissati nella confezione originale o in una scatola sicura.Il pacco dovrà essere etichettato con un adesivo “Fragile” e avere allegati gli appositi documenti di spedizione.
Per le spedizioni internazionali, il pacco deve essere contrassegnato con le etichette e i documenti doganali corretti.È necessario fornire un numero di tracciabilità per garantire che il pacco possa essere tracciato durante il transito.
