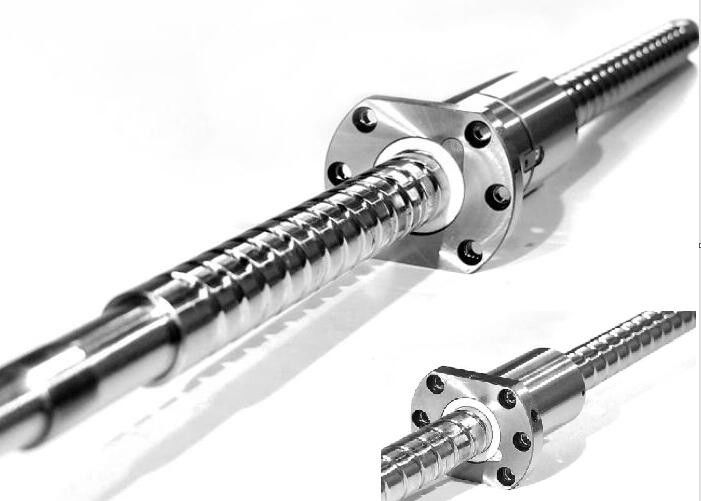

asse duratura a basso rumore della vite della palla di 12-50mm con il dado della flangia

Descrizione del prodotto:

La vite a ricircolo di sfere è un componente di trasmissione comunemente utilizzato sia negli utensili che nei macchinari di precisione.La sua funzione principale è convertire il movimento rotatorio in movimento lineare o la coppia in forza assiale ripetuta, possedendo anche caratteristiche di alta precisione, reversibilità ed efficienza.A causa della loro ridotta resistenza all'attrito, le viti a ricircolo di sfere sono ampiamente utilizzate in varie apparecchiature industriali e strumenti di precisione.

I cuscinetti sono un componente importante nelle apparecchiature meccaniche contemporanee.La sua funzione principale è supportare il corpo rotante meccanico, ridurre il coefficiente di attrito durante il suo movimento e garantirne la precisione di rotazione.La vite a ricircolo di sfere è normalmente dotata di uno speciale cuscinetto di supporto della vite, con angolo di contatto di 60°.Questo cuscinetto ha una grande capacità portante, bassa velocità e alta precisione.Generalmente, i cuscinetti devono essere accoppiati durante l'installazione.Il metodo di abbinamento specifico deve essere determinato in base all'uso della macchina utensile.

Per migliorare la precisione di lavoro del sistema di alimentazione, il meccanismo della vite a ricircolo di sfere deve avere un'elevata rigidità di trasmissione.Oltre ad aumentare la rigidità della vite a ricircolo di sfere stessa, il meccanismo della vite a ricircolo di sfere deve essere progettato con una struttura di supporto sufficientemente rigida e deve essere installato correttamente.I fattori che influenzano la rigidità della struttura di supporto comprendono la rigidità della sede del cuscinetto, l'area di contatto tra la sede del cuscinetto e la struttura della macchina e la rigidità del cuscinetto.

È sufficiente una vite a ricircolo di sfere universale, utilizzando cuscinetti a sfere a contatto obliquo.Installare i cuscinetti "faccia a faccia" sulle due estremità dell'albero di supporto della vite a ricircolo di sfere.Se si tratta di un'asta a vite specializzata per attrezzature speciali e se il manuale di installazione dell'attrezzatura richiede l'uso di cuscinetti speciali, assemblarla secondo le relative istruzioni.

Nella capacità di carico della vite a ricircolo di sfere, sono presenti contemporaneamente sia carichi radiali che assiali e occorre prestare attenzione alla scelta dei cuscinetti.I cuscinetti comunemente utilizzati in grado di sopportare il carico contemporaneamente includono cuscinetti a contatto angolare e cuscinetti a rulli conici.Il primo si concentra sui carichi leggeri asciutti e sui campi ad alta velocità, mentre il secondo si concentra sui carichi pesanti e sulle situazioni a bassa velocità.Va notato che i due tipi di cuscinetti sopra menzionati sono generalmente utilizzati in coppia e installati l'uno rispetto all'altro (faccia a faccia o schiena contro schiena), il che può limitare il movimento assiale dell'asta della vite.

Istruzioni di installazione per cuscinetti a ricircolo di sfere:

• Utilizzando la bussola di installazione, il diametro della bussola è uguale a quello dell'anello interno del cuscinetto e il materiale può essere alluminio o rame. La bussola per comprimere l'anello interno. Se la tolleranza è stretta o l'accoppiamento con interferenza è stretto, il il cuscinetto dovrebbe essere riscaldato.
• Fare attenzione ad osservare l'angolo di contatto della freccia o dell'elemento volvente all'interno del cuscinetto nella sua posizione completa.Generalmente, viene combinato schiena contro schiena o faccia a faccia e infine avvitare il dado di bloccaggio.Il retroriflettore dovrebbe prestare attenzione alla posizione del dado di fissaggio.Una volta bloccato, non può essere allentato, altrimenti inciderebbe maggiormente sulla precisione della trasmissione.

Caratteristiche:

La vite a ricircolo di sfere è caratterizzata da un'elevata efficienza, con apparecchiature di prova e processo di ispezione della qualità che garantiscono un'efficienza del prodotto superiore al 90%.Il suo basso aumento di temperatura è attribuito alla qualità superficiale superiore della pista della vite e alle dimensioni rigorose della sfera che garantiscono il minimo attrito tra la sfera e la pista.

Il pre-serraggio e l'eliminazione del gioco fanno sì che la coppia di azionamenti a vite raggiunga un'elevata precisione di posizionamento.Il design eccellente e la produzione meticolosa consentono a questa macchina di funzionare in modo affidabile a velocità elevate superiori a 60 M/min.Inoltre, la rigidità dell'asta della vite e della chiocciola viene migliorata attraverso la lavorazione con materiali eccellenti e il pre-serraggio e l'eliminazione dei giochi.

Grazie all'assenza di attrito viscoso tra vite e chiocciola, il fenomeno dello strisciamento nella trasmissione viene eliminato.Inoltre, all'estremità del dado è stato progettato uno speciale dispositivo antipolvere che richiede una manutenzione generale durante il funzionamento.Infine, una lunga durata è assicurata grazie al rigoroso controllo del materiale e della durezza superficiale HRC62 della vite (acciaio ad alto tenore di carbonio) e del dado (acciaio legato).

Parametri tecnici:

Applicazioni:

Gli utilizzi delle viti a ricircolo di sfere hanno un'ampia gamma di applicazioni nel campo dei macchinari industriali, come centri di lavoro CNC, torni CNC, letti CNC, macchine per taglio filo CNC, foratrici CNC, fresatrici a portale, apparecchiature di lavorazione laser, macchine per marcatura, macchine per incisione CNC , macchine da disegno, macchine per l'imballaggio IC, macchine per lavorazione a scarica CNC, rettificatrici CWC, macchine per il vetro, macchine tessili, macchine per la lavorazione del legno, macchine per la stampa e l'imballaggio, macchine petrolifere, macchine metallurgiche e macchine per il tabacco.

Inoltre, le viti a ricircolo di sfere possono essere utilizzate anche in macchinari elettronici, come bracci robotici, macchinari di prova, apparecchiature di misurazione, piattaforme XY, apparecchiature mediche e altre apparecchiature di automazione industriale.Anche i macchinari di trasmissione come le apparecchiature per il trattamento termico dei metalli, le apparecchiature per la reazione nucleare e gli attuatori traggono vantaggio dall'uso delle viti a ricircolo di sfere.Nell'industria aerospaziale, le viti a ricircolo di sfere sono comunemente utilizzate negli attuatori dei flap degli aeromobili, negli attuatori dei sedili, nelle apparecchiature di installazione aeroportuale e negli attuatori di antenne radio.

Infine, le viti a ricircolo di sfere sono ampiamente utilizzate anche nel controllo di porte-finestre, nel controllo di letti medici e nelle attrezzature per parcheggi.In conclusione, l’utilizzo delle viti a ricircolo di sfere si applica a numerose macchine e attrezzature di diversi settori.

Personalizzazione:
