Il blocchetto di estremità restituisce i binari di guida di plastica di moto lineare con il tipo metodo della scanalatura della vita di ritorno

Descrizione del prodotto:

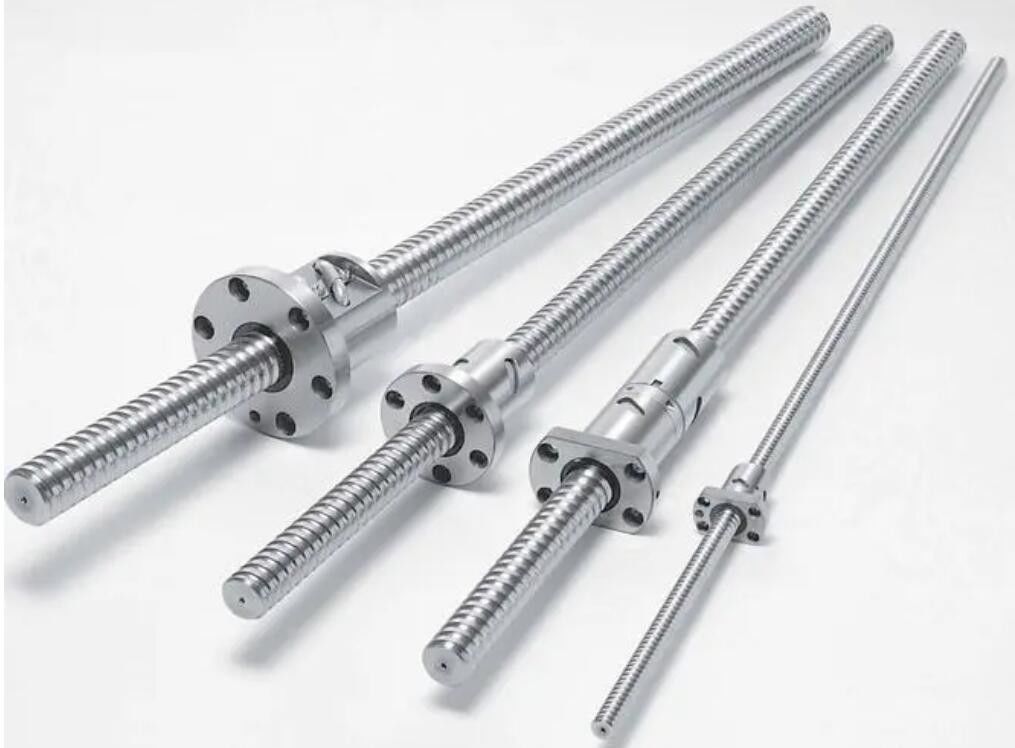

La vite a ricircolo di sfere è un componente di trasmissione comunemente utilizzato sia negli utensili che nei macchinari di precisione.La sua funzione principale è convertire il movimento rotatorio in movimento lineare o la coppia in forza assiale ripetuta, possedendo anche caratteristiche di alta precisione, reversibilità ed efficienza.A causa della loro ridotta resistenza all'attrito, le viti a ricircolo di sfere sono ampiamente utilizzate in varie apparecchiature industriali e strumenti di precisione.

I cuscinetti sono un componente importante nelle apparecchiature meccaniche contemporanee.La sua funzione principale è supportare il corpo rotante meccanico, ridurre il coefficiente di attrito durante il suo movimento e garantirne la precisione di rotazione.La vite a ricircolo di sfere è solitamente dotata di uno speciale cuscinetto di supporto della vite, con angolo di contatto di 60°.Questo cuscinetto ha una grande capacità portante, bassa velocità e alta precisione.Generalmente, i cuscinetti devono essere accoppiati durante l'installazione.Il metodo di accoppiamento specifico deve essere determinato in base all'uso della macchina utensile e le due estremità della vite a ricircolo di sfere sono collegate tramite cuscinetti e sedi dei cuscinetti, quindi collegate tramite sedi e attrezzature dei cuscinetti.La chiocciola è collegata alla sede della chiocciola tramite flange, chiavette o filettature.Dopo aver installato i cuscinetti su entrambe le estremità dell'asta della vite, fissare i cuscinetti con anelli di sicurezza o dadi di bloccaggio.Quando la vite a ricircolo di sfere è in funzione, produce forza assiale e richiede cuscinetti in grado di resistere alla spinta assiale.

Per migliorare la precisione di lavoro del sistema di alimentazione, il meccanismo della vite a ricircolo di sfere deve avere un'elevata rigidità di trasmissione.Oltre ad aumentare la rigidità della vite a ricircolo di sfere stessa, il meccanismo della vite a ricircolo di sfere deve essere progettato con una struttura di supporto sufficientemente rigida e deve essere installato correttamente.I fattori che influenzano la rigidità della struttura di supporto comprendono la rigidità della sede del cuscinetto, l'area di contatto tra la sede del cuscinetto e la struttura della macchina e la rigidità del cuscinetto.

È sufficiente una vite a ricircolo di sfere universale, utilizzando cuscinetti a sfere a contatto obliquo.Installare i cuscinetti "faccia a faccia" sulle due estremità dell'albero di supporto della vite a ricircolo di sfere.Se si tratta di un'asta a vite specializzata per attrezzature speciali e se il manuale di installazione dell'attrezzatura richiede l'uso di cuscinetti speciali, assemblarla secondo le relative istruzioni.

Nella capacità di carico della vite a ricircolo di sfere, sono presenti contemporaneamente sia carichi radiali che assiali e occorre prestare attenzione alla scelta dei cuscinetti.I cuscinetti comunemente utilizzati in grado di sopportare il carico contemporaneamente includono cuscinetti a contatto angolare e cuscinetti a rulli conici.Il primo si concentra sui carichi leggeri asciutti e sui campi ad alta velocità, mentre il secondo si concentra sui carichi pesanti e sulle situazioni a bassa velocità.Va notato che i due tipi di cuscinetti sopra menzionati sono generalmente utilizzati in coppia e installati l'uno rispetto all'altro (faccia a faccia o schiena contro schiena), il che può limitare il movimento assiale dell'asta della vite.

Istruzioni di installazione per cuscinetti con vite a ricircolo di sfere: Utilizzando la bussola di installazione, il diametro della bussola è uguale all'anello interno del cuscinetto e il materiale può essere una manica in alluminio o rame per comprimere l'anello interno. Se la tolleranza è stretta o l'accoppiamento con interferenza è serrato, il cuscinetto deve essere riscaldato.Fare attenzione ad osservare l'angolo di contatto della freccia o dell'elemento volvente all'interno del cuscinetto nella sua posizione completa.Generalmente, viene combinato schiena contro schiena o faccia a faccia e infine avvitare il dado di bloccaggio.I rilevatori a riflettore vengono generalmente utilizzati per posizionare i cuscinetti.

Caratteristiche:

La vite a ricircolo di sfere ha molte caratteristiche eccellenti.Ha un'elevata efficienza con oltre il 90% di apparecchiature di prova e un processo di ispezione della qualità.Grazie alla qualità della superficie superiore e alle dimensioni rigorose della sfera, ha un basso aumento della temperatura.Con un piccolo aumento della temperatura e misure come il preserraggio e l'eliminazione del gioco, si raggiunge un'elevata precisione.È possibile raggiungere un'elevata velocità, poiché consente alla macchina di funzionare in modo affidabile oltre 60 M/min e l'asta della vite e il dado sono lavorati con materiali eccellenti.Non c'è attrito viscoso tra la vite e il dado, il che garantisce il mantenimento della precisione di ripristino.All'estremità della chiocciola è previsto uno speciale dispositivo antipolvere che richiede una manutenzione generale.Grazie al controllo rigoroso del materiale e della durezza superficiale HRC62 della vite (acciaio ad alto tenore di carbonio) e del dado (acciaio legato), la vite a ricircolo di sfere ha una lunga durata.

Parametri tecnici:

Applicazioni:

L'utilizzo delle viti a ricircolo di sfere è ampiamente utilizzato in molti settori:

Macchinari industriali: centro di lavoro CNC, tornio CNC, bancale CNC, macchina da taglio a filo CIC, perforatrice CNC, fresatrice a portale, apparecchiature per la lavorazione laser, macchina per marcatura, macchina per incisione CNC, macchina da disegno Macchina confezionatrice IC, macchina per lavorazione a scarica CIC, rettifica CWC macchine, macchine per il vetro, macchine tessili, macchine per la lavorazione del legno, macchine per la stampa e l'imballaggio, macchine petrolifere, macchine metallurgiche, macchine per il tabacco.

Macchinari elettronici: braccio robotico, macchinari di prova, apparecchiature di misurazione, piattaforma XY, apparecchiature mediche, apparecchiature per l'automazione di fabbrica.

Macchinari di trasmissione: apparecchiature per il trattamento termico dei metalli, apparecchiature per la reazione nucleare, attuatori.

Industria aerospaziale: attuatore per flap di aeromobili, attuatore per sedili, apparecchiature per installazione aeroportuale, attuatore per antenna radio, controllo di porte e finestre, controllo di letti medici, attrezzature per parcheggi.

Personalizzazione:

• Basso rumore e duraturo:Le nostre guide di movimento lineare sono caratterizzate da proprietà di lunga durata e bassa rumorosità, offrendovi una soluzione di movimento più silenziosa e duratura.
• Lunghezza:Le nostre guide possono raggiungere una lunghezza massima di 10 m, fornendoti la dimensione esatta di cui hai bisogno per la tua applicazione.
• Struttura:Le nostre guide sono composte da alberi, chiocciole e cuscinetti a sfera, offrendo una soluzione di movimento robusta e affidabile.
• Struttura della sfera a vite:Le nostre viti a ricircolo di sfere, viti con cuscinetti a sfere e viti a ricircolo di sfere rullate offrono capacità di alta velocità e carichi pesanti.
• Diametro:Le nostre guide sono disponibili in diametri compresi tra 12 e 50 mm, fornendovi la dimensione esatta necessaria per la vostra applicazione.

Imballaggio e spedizione:

Le guide lineari sono imballate in modo sicuro e spedite con il materiale di imballaggio appropriato per proteggere il prodotto da eventuali danni durante il trasporto.Tutti gli articoli vengono attentamente ispezionati prima di essere imballati e spediti.

Per garantire una consegna sicura, le guide di movimento lineare sono avvolte in pluriball per proteggerle da eventuali danni subiti durante il trasporto.Gli articoli più grandi vengono anche inseriti in una scatola di cartone e sigillati con nastro adesivo.

Prima della spedizione, le guide lineari vengono controllate per eventuali difetti o difetti.Se ne vengono trovati, vengono immediatamente sostituiti o riparati prima di essere spediti.
