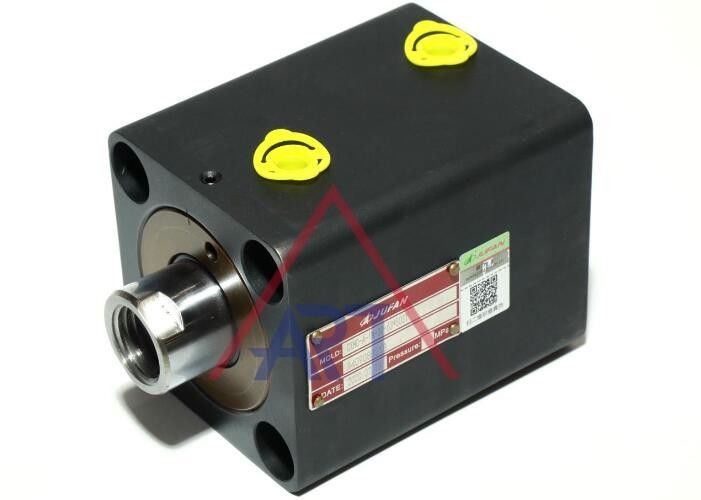

Descrizione del cilindro idraulico compatto:
il compatto che 1.A il cilindro idraulico è un dispositivo idraulico specificamente ha progettato per risparmiare lo spazio dell'installazione. La sua lunghezza totale è approssimativamente metà della lunghezza dello stesso diametro del cilindro e dello stesso cilindro della barretta del colpo per soddisfare le esigenze speciali nelle situazioni specifiche. Questa progettazione può efficacemente risolvere i problemi dell'installazione in muffe, elaborando i dispositivi, o le attrezzature meccaniche con spazio limitato.
2. economia di spazio: Il cilindro idraulico sottile è più compatto nella progettazione di dimensione che il cilindro comune e la lunghezza totale è circa la metà del cilindro della barretta di tirata con lo stesso diametro del cilindro e lo stesso viaggio, notevolmente risparmiante lo spazio dell'installazione.
installazione 3.Direct: I cilindri idraulici sottili possono direttamente essere installati sull'attrezzatura senza alcuni accessori supplementari. Ciò rende il processo di installazione tempo e lavoro più concisi e di risparmi.
4.Widely applicabile: Questo tipo di cilindro dell'olio è adatto a muffe, elaborando i dispositivi, o altre attrezzature meccaniche con lo spazio limitato dell'installazione. Può eseguire bene in linee di produzione, attrezzature di automazione e macchinario industriali di precisione.
I cilindri idraulici compatti sono un'attrezzatura idraulica di economia di spazio ed efficiente. La suoi progettazione compatta, metodo diretto dell'installazione ed ampia applicabilità gli permettono di svolgere un ruolo importante in varie situazioni.
Nome di parte e della struttura:
 |
Oggetto |
Nome di parte |
Quantità |
| 1 |
Metropolitana |
1 |
| 2 |
Biella |
1 |
| 3 |
Copertura di Rod |
1 |
| 4 |
Pistone |
1 |
| 5 |
Parapolvere |
1 |
| 6 |
Imballaggio di Rod |
1 |
| 7 |
Giunto circolare della copertura di Rod |
1 |
| 8 |
Giunto circolare del pistone |
1 |
| 9 |
Anello di rinforzo del pistone |
2 |
| 10 |
Giunto circolare del pistone |
1 |
Buono d'ordine
CXHC A --- J ---IN---Deviazione standard---50 x30---25mm---1---02---
1 2 3 4 5 6 7 8 9 10
| CXHC: cilindri compatti |
| 1 |
Tipo |
(1) A: (2) C agente di raddoppiamento: doppi coni retinici (3) D: doppi coni retinici con l'allineamento del colpo |
| 2 |
Opzione |
J: con la prova erosione/di calore (nota: «spazio " se non essere usato) |
| 3 |
Filo di Rod |
(1) IN: filo interno (2) EX: filo esterno |
| 4 |
Installazione |
(1) DEVIAZIONE STANDARD: di base (2) LA: piede |
| 5 |
Foro (millimetri) |
20.25.32.40 .50.63.80.100 |
| 6 |
Colpo (millimetro |
riferisca " alla tavola del colpo standard " |
| 7 |
Allineamento del colpo |
soltanto per la spedizione dell'allineamento |
| 8 |
Materiale da imballaggio |
(1) 1: (Unità di elaborazione) (uso standard (2) 2: (NBR) (3) 3: (FPM) |
| 9 |
Regolatore di flusso |
(1) 02:1/4» (12l/min) (2) 03:3/8 (20l/min) (3) 04: 1/2» (30l/min) |
| 10 |
Valvola di ritenuta |
(1) A: 3/8" (50llmin) (2) B: 3/4" (125llmin) (3) C: 11/2» (320l/min) |
Dimensione esterna
Agire del doppio di CXHX-A-SD, di base
SD/LA
Doppio che agisce, flangia di CXHC-A-LA del piede
Applicazione:
I cilindri idraulici compatti hanno una vasta gamma di applicazioni in vari campi. Qui sono alcuni campi di applicazione comuni:
fabbricazione 1.Mold: I cilindri idraulici compatti sono comunemente usati nell'industria manufatturiera della muffa per le operazioni quali l'apertura della muffa, l'espulsione e l'estrazione del centro. dovuto la loro progettazione compatta, possono essere installati ed azionati negli spazi limitati.
2. macchine utensili: Nel campo delle macchine utensili, i cilindri idraulici compatti sono usati spesso per la pressione, il posizionamento e le funzioni di elevazione della tavola. Possono fornire il controllo efficiente e preciso di moto e della forza all'interno della macchina utensile.
3.Aerospace: I cilindri idraulici compatti sono ampiamente usati nelle domande aerospaziali di sistemi quali il carrello di atterraggio, i piani di comando e le operazioni della porta. Dovuto spaziare i vincoli in aerei e veicolo spaziale, i cilindri idraulici compatti possono soddisfare la compattezza e le richieste leggere.
fabbricazione 4.Automotive: Nel processo di fabbricazione automobilistico, i cilindri idraulici compatti sono comunemente usati per la pressione, il posizionamento e le operazioni di regolazione sulla catena di montaggio. Possono fornire il controllo efficiente di moto e della forza, quindi migliorante l'efficienza di produzione.
macchinario 5.Construction: I cilindri idraulici compatti sono utilizzati estesamente nel vario macchinario di costruzione quali gli escavatori, i bulldozer e le gru. Sono usati per controllare il movimento ed il posizionamento delle componenti quali le armi, le aste e gli stabilizzatori.
Riassumendo, i cilindri idraulici compatti forniscono le soluzioni compatte ed efficienti per controllo di moto e della forza in vari campi. Sono adatti ad applicazioni che richiedono l'installazione e l'operazione negli spazi limitati e possono soddisfare le richieste specifiche nelle situazioni specifiche.
Fabbrica:
La nostra officina è pulita ed ordinato, ogni processo individua nelle zone differenti, per rispettare la norma industriale per garantire il prodotto perfetto.
Q: Che cosa è la vostra assicurazione di qualità?
: Ispezioneremo uno per uno prima della consegna. Se il prodotto è danneggiato in transito o ha problemi di qualità, potete scegliere di rimborsare o rispedire il prodotto ed il trasporto sarà sopportato da noi.
Q: Come circa la garanzia?
: Un anno sopra voi riceve il prodotto
Q: Fornite i campioni? è liberamente o extra?
: Sì, potremmo offrire il campione, per ordine del campione dovremmo pagare il costo del campione e la tassa di spedizione come normale, nessun supplemento.
Q: Come circa il termine d'esecuzione?
: Richiederà normalmente i 7 giorni per i nostri prodotti regolari, secondo la quantità di ordine.
Q: Che cosa è le vostre dilazioni di pagamento?
: TT, vi mostreremo le foto dei prodotti e dei pacchetti prima che paghiate l'equilibrio.
