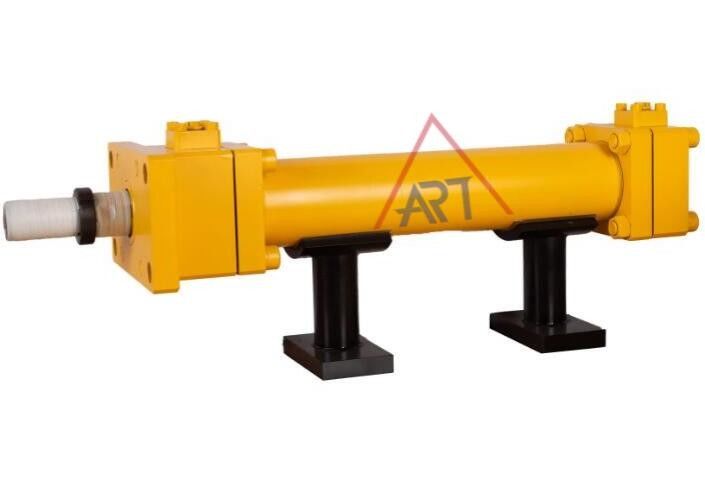

Quattro ² di pressione di esercizio 160 Kgf/Cm del cilindro di Rod Design Versatility Engineering Hydraulic più alto

Caratteristica
1). Conformità with le specifiche ISO-6020/2.
2). Il più alta pressione di esercizio è un ² di 160 kgf/cm
3). progettazione della Quattro-barretta, versatilità. Mantenimento facile, controllo rigoroso di accuratezza lavorante ed attrito e vita di divertimenti bassi.
4). Le dimensioni esterne sono compatibili con i prodotti del HMI della società di Parker dentro in U.S.A.
5). Varietà di tipi dell'installazione affinchè clienti scelgano.
6). Può essere utilizzato nell'organizzazione dell'attrezzatura, quali l'acciaio, la metallurgia, le navi e l'altro macchinario.
7). Compatibled con i cilindri dell'olio in imballatore.

Installazione

Simbolo	Nome	Disegno	Simbolo	Nome	Disegno
Deviazione standard	Di base		TC	Orecchione intermedio
FA	Flangia di Rod		TUM	Orecchione capo
FB	Flangia capa		CA	Cavallotto
LA	Piede		CB	Cavallotto doppio
Libbra	Angoli di conclusione

Adeguamento e prove del cilindro idraulico

In primo luogo, riduca la pressione di esercizio dentro il cilindro intorno (a 0.5-1) MPa. Poi, faccia la biella realizzare il moto alternativo ed aprire la spina dello scarico per scarico.

Il metodo di apertura è come segue:

Quando il pistone raggiunge l'estremità del suo colpo, apra la spina dello scarico al momento quando la pressione aumenta ed immediatamente chiudala prima che il ritorno cominci. Durante il processo dello scarico, potete sentire un suono di sibilo, seguito dallo scarico di olio spumoso bianco e torbido. Quando l'aria completamente è scaricata, l'olio ha spruzzato fuori sarà chiaro. La totalità dello scarico può essere giudicata ad occhio nudo.

Se il cilindro idraulico è fornito di dispositivo attenuante regolabile ed il pistone è nel moto, in primo luogo metta la valvola a farfalla ad una posizione con una portata più bassa e poi regolare gradualmente la dimensione del porto del comando fino a soddisfare le richieste.

Oltre ad eseguire le mansioni di cui sopra di adeguamento, è necessario da controllare per vedere se c'è perdita dell'olio in varie componenti di sigillatura e se i bulloni delle parti di collegamento sono sciolti, per impedire gli incidenti.

Sulla base dell'uso del cilindro idraulico, programmi i tempi regolari di ispezione e tenga il registro di controllo.

1. Adeguamento del dispositivo di scarico:

2. Adeguamento del dispositivo attenuante:

3. Ispezione di varie parti del cilindro idraulico:

4. Ispezione regolare:

Punti di allineamento:

controdado 1.Turn verso il contatore in senso orario con 1/4circle dalla chiave.

sfortuna 2.Using. chiave per regolare la vite B di thealignment:

1)in senso orario, la velocità della barretta sarà rallentamento

2)contro in senso orario, la velocità della barretta sarà su.

3.After allineamento, sfortuna di uso. il wrerch per riparare lo screwB di thealignment e poi stringe il dado C di thecushion per impedire possibile

perdita dalla guarnizione D del cuscino

4.Tighten il controdado A

Posizioni del cuscino e del porto

Tipo di deviazione standard	Tipo della LA
Standard=A: porta d'ingresso B: Posizione del cuscino D: Posizione della valvola di ritenuta

per esempio: buono d'ordine per la posizione HCA70-LA-C-100X200-B-B-A

Posizione introdotta del port=B

Posizione di Cushion=A

Lunghezza del cuscino

	Foro (millimetri)	L	l
	32--63	20	10
	80--160	25	15
	180--224	30	27
	250	35	32

• Se il movimento di un cilindro con caricamento è sopra 500mm/sec.,
• Se la velocità commovente è superiore a 750mm/sec, le valvole riducentesi esterne della velocità dovrebbero essere utilizzate

La domanda non solo di macchine utensili di produzione ed attrezzature di elaborazione meccaniche del metallo, ma anche può essere ampiamente usata in azionatori dell'acciaio, del controllo della centrale atomica, degli elevatori del passeggero, ecc

Precisazione del materiale necessario mentre ordinando

(1) N: NBR

(2) V: F≤200℃

Fabbrica:

FAQ
Q1: È voi un produttore o una società per azioni?
Abbiamo nostra propria fabbrica, in modo da possiamo fornire il migliore prezzo pure il primo servizio.


Q2: Accettate la personalizzazione o i prodotti non standard?
Sì, possiamo personalizzare i prodotti come i clienti richiesti.


Q3: Che cosa è il vostro MOQ?
MOQ dipende dai nostri clienti ha bisogno di. Inoltre, accogliamo favorevolmente l'ordine di prova prima di fabbricazione in serie.


Q4: Quanto tempo è il vostro termine di consegna?
Normalmente, il termine di consegna è dei 7 giorni se abbiamo di riserva. Se non abbiamo di riserva, ha bisogno di 15-30 giorni lavorativi. Ed inoltre dipende dalla quantità e dai requisiti di prodotti.


Q5: Che cosa sono i vostri termini di pagamento?
T/T. Se avete qualunque domande, senta libero prego per contattarci.
