Luogo di origine:
Jiangsu, Cina
Marca:
Jufan
Certificazione:
CE
Numero di modello:

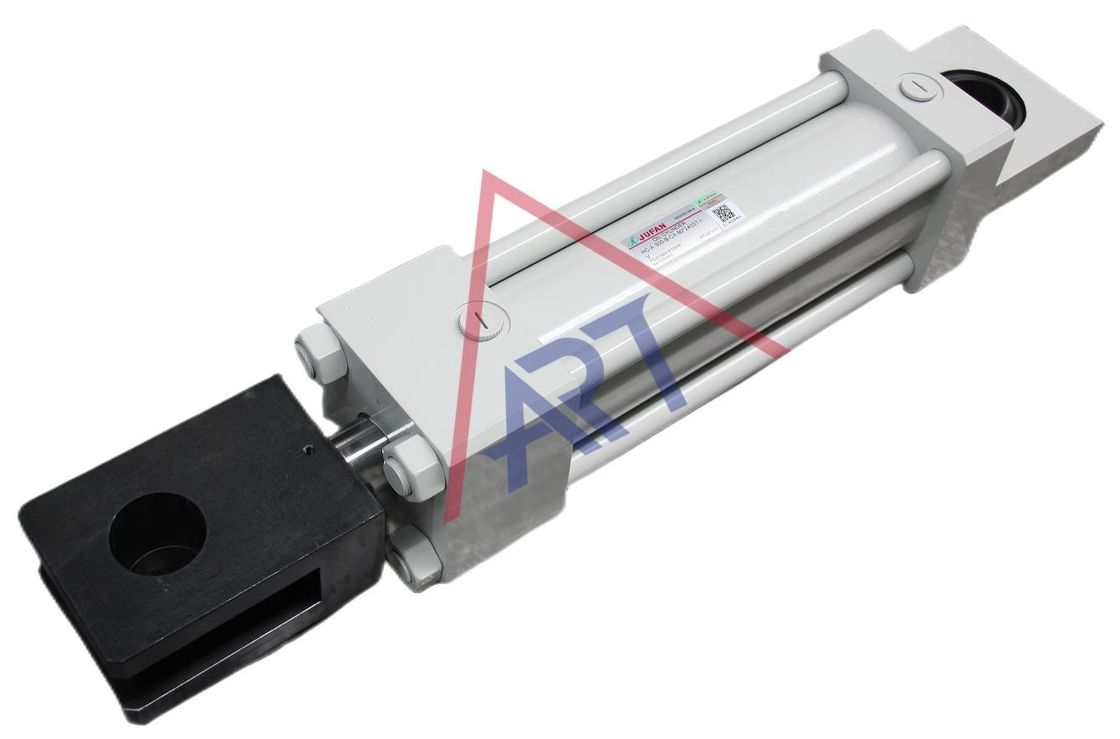

HCA-300-D-CA-90*240ST
Contatto Stati Uniti
I cilindri idraulici a azione singola e a azione doppia sono tipi di attuatori utilizzati nei sistemi idraulici.
di una lunghezza superiore o uguale a:
di una lunghezza superiore o uguale a:
In sintesi, la distinzione principale è che i cilindri a azione singola utilizzano fluido idraulico su un lato del pistone, in genere basandosi su una forza esterna per la corsa di ritorno.i cilindri a doppia azione utilizzano fluido idraulico su entrambi i lati del pistoneLa scelta tra questi due sistemi dipende dalle esigenze specifiche dell'impianto idraulico e dall'applicazione in questione.
Un cilindro idraulico è un tipo di attuatore che converte l'energia del fluido idraulico pressurizzato in energia meccanica, producendo un movimento lineare.o carichi di posizione in vari sistemi meccanici.
In sostanza, i cilindri idraulici fungono da muscolo nei sistemi idraulici, fornendo la forza e il movimento necessari per svolgere compiti in numerose applicazioni,da macchinari pesanti all'automazione industriale.
Cos'è un sistema di guida lineare?
Un sistema di guida lineare si riferisce all'organizzazione generale che incorpora guide lineari per facilitare un movimento lineare controllato e preciso.
Linear Guide Rails: Sono lunghe e rette rotaie che forniscono una superficie liscia e piana lungo la quale si verifica il movimento lineare.Spesso hanno caratteristiche come scanalature o binari per ospitare il carro.
Carro o slider: il carrello è il componente che si muove lungo la rotaia guida lineare.Il carrello è di solito fissato al carico o alla macchina che deve muoversi in modo lineare.
Meccanismo di azionamento: questo è il sistema responsabile di guidare il movimento lineare.o altri meccanismi a seconda della progettazione specifica e dei requisiti del sistema di guida lineare.
Strutture di supporto: comprendono supporti, supporti o cornici che tengono le rotaie lineari di guida in posizione e forniscono stabilità al sistema complessivo.
I sistemi di guida lineare trovano applicazioni in vari settori, tra cui macchine CNC, robotica, produzione automatizzata,e altre macchine di precisione per le quali è essenziale un movimento lineare controllato e ripetibileSono fondamentali per garantire la precisione, ridurre l'attrito e migliorare le prestazioni complessive di macchine e attrezzature.
Installazione
Il simbolo | Nome | Disegno | Il simbolo | Nome | Disegno |
Sd | Di base | ![]() |
TC | Trunnion intermedio | ![]() |
FA | Flancia di canna | ![]() |
TA | Fabbricazione a partire da prodotti della voce 8528 | ![]() |
FB | Flancia della testa | ![]() |
CA | Clevis | ![]() |
LA | Piede | ![]() |
CB | Doppia clevis | ![]() |
LB | Angoli finali | ![]() |
Regolazione e prova della bombola idraulica
In primo luogo, ridurre la pressione di lavoro all'interno del cilindro a circa (0,5-1) MPa. Quindi, fare la barra del pistone eseguire un movimento reciproco e aprire la spina di scarico per lo scarico.
Il metodo di apertura è il seguente:
Quando il pistone raggiunge la fine della corsa, aprire il tappo di scarico nel momento in cui la pressione aumenta e chiuderlo immediatamente prima dell'inizio del ritorno.si sente un silbitoQuando l'aria è completamente scaricata, l'olio spruzzato sarà trasparente.
Se il cilindro idraulico è dotato di un dispositivo di tamponaggio regolabile e il pistone è in movimento, impostare prima la valvola dell'acceleratore in una posizione con un flusso inferiore,e quindi regolare gradualmente le dimensioni della porta dell'acceleratore fino a quando i requisiti sono soddisfatti.
Oltre a svolgere i suddetti compiti di regolazione, è necessario verificare la presenza di perdite di olio nei vari componenti di tenuta e se i bulloni delle parti di collegamento sono allentati,per prevenire gli incidenti.
Sulla base dell'utilizzo del cilindro idraulico, pianificare orari regolari di ispezione e mantenere registri di ispezione.
Regolazione del dispositivo di scarico:
Regolazione del dispositivo di tamponamento:
Ispezione delle varie parti della bombola idraulica:
Ispezione regolare:
Passi di allineamento:
1.Gira il dado di blocco in senso antiorario con 1/4 cerchio con la chiave inglese.
2.Utilizzando una chiave hex. per regolare la vite di allineamento B:
1) nel senso orario, la velocità della canna sarà rallentata
2) in senso antiorario, la velocità della barra sarà aumentata.
3.Dopo l'allineamento, utilizzare il giratore esessiale per fissare la vite di allineamento B e quindi stringere il dado del cuscino C per evitare possibili
perdita dal sigillo del cuscino D
4- Stringi il dado di blocco A.
Posizioni di porta e cuscino
Tipo SD | Tipo LA |
Standard=A:porta di ingresso B:posizione del cuscino D:posizione della valvola di controllo |
![]() |
Es.: modulo d'ordine per la posizione HCA70-LA-C-100X200-B-B-A
Porta di ingresso = posizione B
Cushion=Posizione
Lunghezza del cuscino
![]() |
L'abbattimento ((mm) | L | Io... |
32-63 | 20 | 10 | |
80-160 | 25 | 15 | |
180-224 | 30 | 27 | |
250 | 35 | 32 |
La domandanon solo per la produzione di macchine utensili meccaniche e attrezzature per la lavorazione dei metalli, ma può anche essere ampiamente utilizzato in attuatori di acciaio, controllo delle centrali nucleari, ascensori per passeggeri, ecc.
Tipo | Il simbolo | Disegno | Con Bellow | A prova di calore | L'abbattimento ((mm) |
![]() |
|
32,40,50,63,80,100,125,150,180,200,224,250 | |||
Doppio ruolo | HCA | ![]() |
HCA-H | HCA-J | |
Doppia canna | HCC | ![]() |
HCC-H | HCC-J | |
Barre doppie con allineamento | HCD | ![]() |
HCD-H | HCD-J |
HC2- Non lo so.A- Non lo so.70- Non lo so. - Non lo so.Sd- Non lo so.C- Non lo so.100- Non lo so.200ST- Non lo so. - Non lo so. - Non lo so. - Non lo so. - Non lo so. - Non lo so.
1) 2) 3) 4) 5) 6) 7) 8) 9) 10) 11) 12) 13)
HC2:Cilindri idraulici a corda | |
1) Tipo |
A: doppia recita C:doppie barre |
2)Pressione di lavoro |
70:70 kgf/cm2 140: 140 kgf/cm2 |
3)Performance blank: (uso standard) | H:con basso J: a prova di calore/erosione (la temperatura massima è di 200°C) |
4)Tipo di montaggio | L'acquirente è responsabile dell'acquisto di un'imballaggio. |
5) Dimensione della canna |
C: Classe B: Classe B
nota: 1norma:staffa di classe HC-70+C
|
6)L'apertura (mm) | 32,40,50,63,80,100,125,150,180,200,224,250 |
7)Ictus (mm) | Max.stroke = Max. lunghezza del tratto-Min. lunghezza del tratto |
8)Blank cuscino: |
senza cuscino
B: cuscino su entrambi i lati
R: cuscino sul coperchio della canna
H: cuscino sul copricapo |
9)Connettori Y |
Y:Y connettore I:I connettore |
10)Allineamento del tratto |
solo allineamento in avanti e lunghezza allineata < o = lunghezza del tratto |
11)Posizione del porto |
|
12)Posizione del cuscino | |
13)Materiale di tenuta a olio in bianco | NBR (uso standard),2: PU 3:FPM |
Indicare il materiale necessario durante l'ordine
(1)N:NBR
(2)V:F≤200°C
Borsa | X |
32.40.50 | 1/3.5xstroke + 45 |
63.80.100 | 1/4xstroke+55 |
125.150180.200 | 1/5xstroke + 65 |
224.250 | 1/6xstroke + 80 |
Fabbrica:
di cilindro idraulico come attuatore:
Assolutamente, un cilindro idraulico è un tipo comune di attuatore.e i cilindri idraulici lo fanno usando l'energia del fluido idraulico pressurizzato.
Ecco come funziona:
Energia di ingresso: l'energia di ingresso è sotto forma di pressione idraulica applicata al fluido nel cilindro.
Costruzione del cilindro: il cilindro idraulico è costituito da una canna cilindrica, un pistone e un fluido idraulico.
Generazione di forza: quando il fluido idraulico viene pressurizzato, esercita una forza sul pistone.
Movimento: mentre il pistone si muove, genera un movimento lineare. Questo movimento può essere utilizzato per vari scopi, come sollevare, spingere, tirare o piegare, a seconda della progettazione e dell'applicazione.
Le bombole idrauliche sono ampiamente utilizzate in varie industrie per applicazioni pesanti dove è richiesta una grande forza.rendendoli ottime scelte per l'azione nelle attrezzature da costruzione, macchinari di fabbricazione e altri sistemi meccanici.
Riparazione di cilindri idrauliciQuesto è un manuale generale per aiutarvi nel processo:
Strumenti e materiali necessari:
Connessione elettromagnetica
Kit di tenuta (specifico per il modello di cilindro)
Solvente per la pulizia
Lubrificante
chiave inglese a coppia
Martello a faccia morbida
Passi:
Sicurezza al primo posto:
Assicurarsi che il sistema idraulico sia pressurizzato.
Disconnettere le linee idrauliche e rimuovere il cilindro dalla macchina.
Pulire l'esterno del cilindro per evitare la contaminazione.
Disassemblaggio:
Rimuovere i tappi o le noci della ghiandola utilizzando strumenti appropriati.
Rimuovere attentamente l'assemblaggio della canna del pistone dalla canna del cilindro.
Rimuovete i sigilli, gli asciugamani e i cuscinetti dal pistone e dalla ghiandola e notate il loro orientamento per riassemblarli.
Ispezione:
Controllare se la canna del pistone è dritta, con buche o punti.
Ispezionare la canna del cilindro per indossare o danneggiare.
Esaminare tutte le guarnizioni e i cuscinetti per individuare segni di usura o danni.
Pulizia:
Pulire accuratamente tutti i componenti con un solvente adeguato.
Assicurarsi che non rimangano detriti che possano contaminare il sistema.
Sostituzione dei sigilli:
Sostituite tutte le guarnizioni, gli asciugamani e i cuscinetti con quelli nuovi del kit di guarnizioni.
Lubrificare le nuove guarnizioni per facilitare l'installazione.
Riassemblaggio:
Riassemblare il pistone e la ghiandola con nuovi sigilli nell'orientamento giusto.
Inserire attentamente l'assemblaggio della canna del pistone nella canna del cilindro.
Fissare i tappi finali o i dadi della ghiandola alle specifiche di coppia del costruttore.
Esame:
Ricollegate le linee idrauliche e eliminate l'aria.
Testare la bombola a bassa pressione per verificare la presenza di perdite.
Aumentare gradualmente la pressione e assicurarsi che il cilindro funzioni senza intoppi e correttamente.
Suggerimenti:
Documentazione: consultare il manuale di servizio del costruttore per istruzioni specifiche relative al modello di cilindro idraulico.
Kit di sigillazione: utilizzare sempre un kit di sigillazione specifico per il modello di cilindro per garantire una corretta adattamento e funzione.
Ambiente: eseguire la riparazione in un ambiente pulito per evitare la contaminazione.
Precisione: prestare attenzione ai dettagli, specialmente quando si manipola il sigillo e si rimontano i componenti.
Se si verificano danni gravi o se il cilindro non funziona correttamente dopo la riparazione, potrebbe essere meglio consultare un professionista o prendere in considerazione la sostituzione del cilindro.
